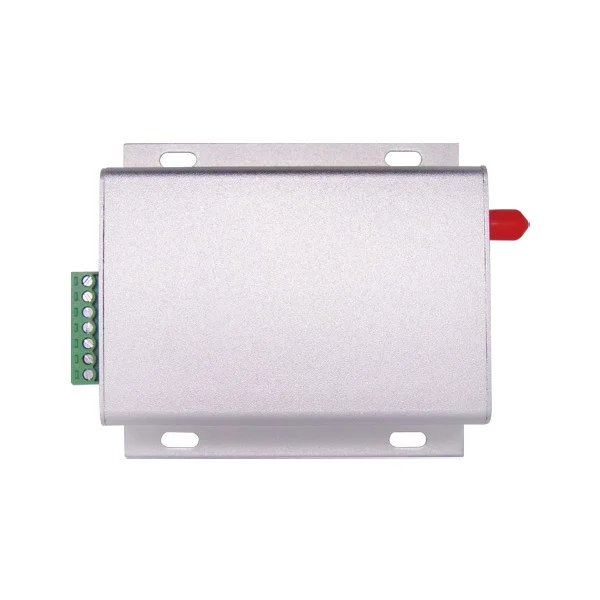

SV6300-сверхдальний радиус действия 3 Вт 6000 м 433 МГц пульт дистанционного управления беспроводной радиочастотный модуль приемопередатчика

SV6300Является сверхдальним модулем беспроводной передачи данных, с использованием высокопроизводительного микросхемы Silicon Lab Si4432 RF. Низкая чувствительность приемника в сочетании с ведущим в отрасли3 ВтВыходная мощность для обеспечения большого расширения области применения и улучшения производительности канала. Модуль обеспечивает многополосный Многоканальный и сетевой ID для уменьшения помех во время передачи для улучшения производительности передачи. Пользователи могут изменить программное обеспечение или онлайн через настройки последовательного порта ПК и параметры RF.

Технические характеристики:

Параметр	Мин.	Тип.	Макс.	Блок	Условия
Управление условия
Поставка Напряжение	9	12	18	V
Операционной Температура	-40	25	+ 85
Потребляемый ток
RX ток	30	MA	Ttl
TX тока	600	MA	@ 27dBm
Ток в спящем режиме	5	МкА
RF параметр
Частота	414,92	433,92	453,92	МГц	@ 433 МГц
	470,92	470,92	509,92	МГц	@ 470 МГц
	849,92	868,92	888,92	МГц	@ 868 МГц
	895,92	914,92	934,92	МГц	@ 915 МГц
Воздушный скорость передачи данных	1,2	9,6	38,4	Кбит/с	GFSK
Выход мощность	15	/	+ 35	ДБм	Установка с помощью программного обеспечения
Чувствительность	-121	ДБм	@ 1,2 кбит/с

Особенности:

* 6000 м ВЧ расстояние прямой видимости @ 1,2 кбит/с
*433/470 МГц на выбор, детские леггинсы
* 40 каналов
* 4 байта ID нетто
* 2 байта Идентификатор узла
* Множественная скорость передачи данных по воздуху
* GFSK модуляции
* Антенна автоматически совпадает и двухнаправленный переключатель управления
* Поддержка настройки параметров последовательного порта
* Чувствительность:-121 дБм
* Максимальная выходная мощность: 3 Вт
* Напряжение: 9 ~ 18В
* Температура: -40 ~ + 85 °C

Применение:

* Пульт дистанционного управления телеметрии
• Автоматическое считывание показаний
* Системы безопасности
* Регистратор данных
* Беспроводной передачи данных
* Автоматизация и безопасность зданий и жилых помещений
* Здоровый мониторинга
* Беспроводной периферийные устройства
* Система контроля доступа
* Управления роботом

Pin нет.	Определение	Описание продукта:
1	ТСД	Serials, передачи данных
2	RXD	Сериалы, подключенные к наземному приему данных
3	GND	Передача данных подключена к земле
4	A +	RS485 устройства для передачи данных
5	В в-режиме	RS485 приемник данных
6	Набор	Параметры конфигурации включают (низкий для включения, по умолчанию высокоуровневый выход)
7	CS	Включить (низкий уровень сна, ток меньше 5uA, высокий уровень по умолчанию)

Вспомогательное оборудование:

Антенна:Антенна-это важная часть системы связи. Его особенность напрямую влияет на производительность системы связи. Сопротивление соответствия модуля составляет 50 Ом, мы рекомендуем, чтобы пользователи использовали стандартную пружинную антенну.

Плата преобразователя USB:Модули, необходимые инструментом настройки для настройки относительных параметров. Компания поставляет USB интерфейс соответствующий адаптер пластины с ttl/RS232/RS485 уровня, так что пользователи могут быстро и легко с ПК боковой связи.
