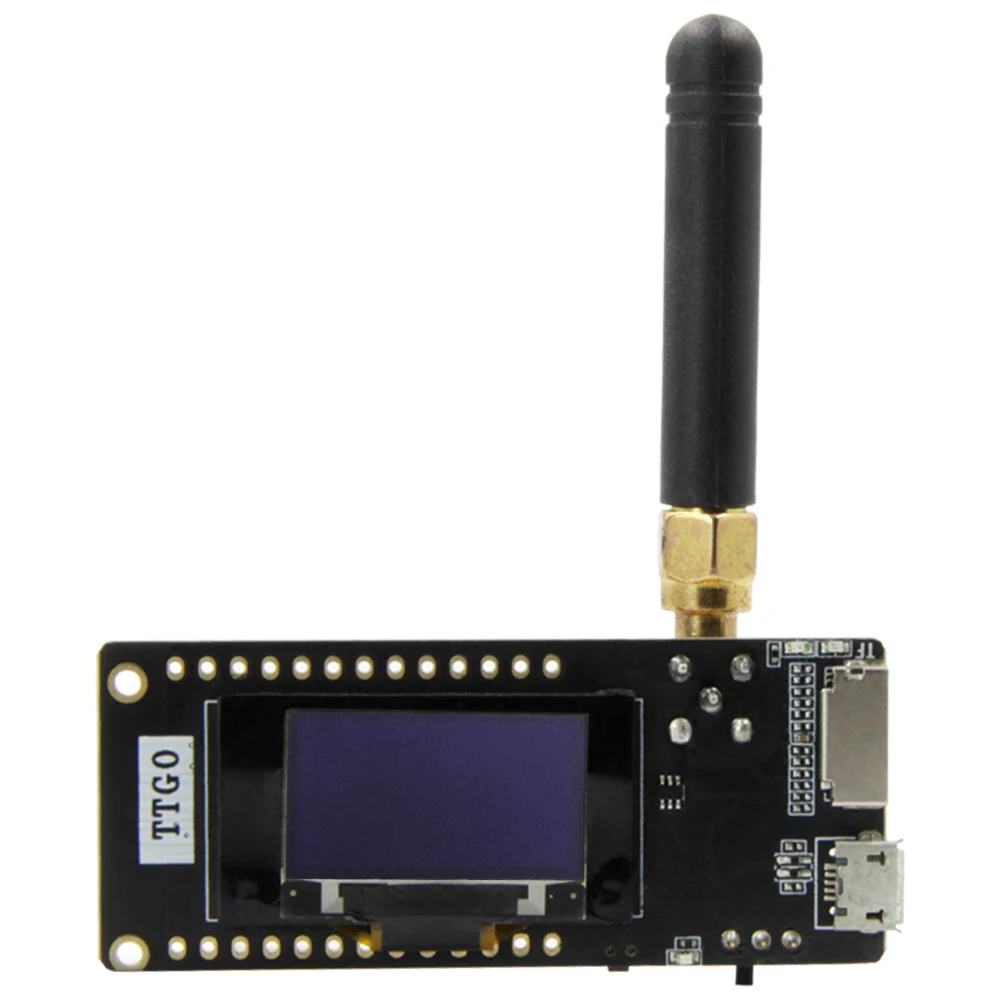

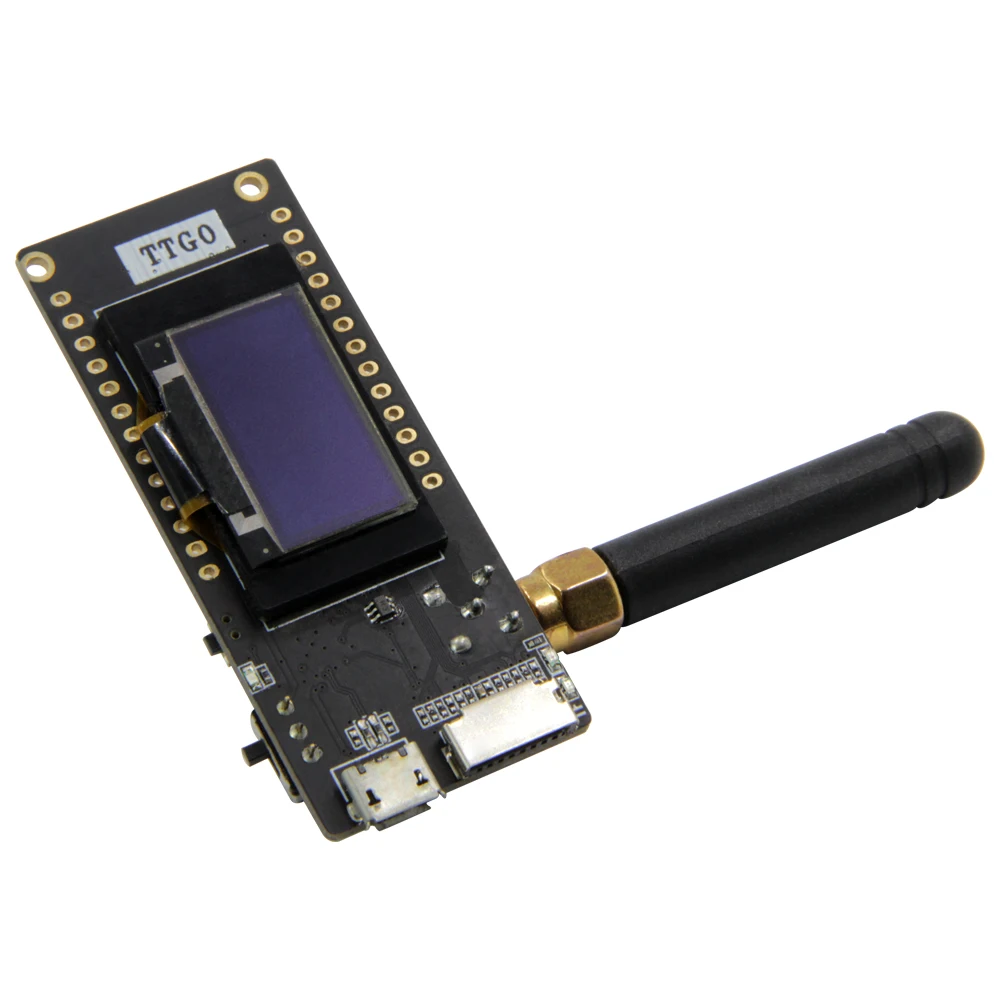

TTGO LoRa32V2.1 _ 1,6 версия868/915 МГц ESP32 LoRa OLED 0,96 дюймовая SD карта Bluetooth wifi беспроводной модуль ESP-32 SMA

LORA_1.5 версия и LORA_1.6 версия pin сравнение:

Описание продукта:

Рабочее напряжение:1,8 ~ 3,7 v

Приемлемый ток:10 ~ 14mA

Передавать ток:120mA @ + 20dBm

90mA @ + 17dBm

29mA @ + 13dBm

Рабочая частота:868 м/915 МГц

Мощность передачи:+ 20dBm

Чувствительность приемника:-139dBm @ LoRa & 62,5 кГц & SF = 12 & 146bps

-125 дБм @ LoRa & кГц & SF = 12 & 293bps

-118dBm @ LoRa & 125 кГц & SF = 6 & 9380bps

-123dBm @ FSK и 5 кГц и 1,2 кбит/с

Частота ошибок:+/-15 кГц

FIFO пространство:64 байт

Скорость передачи данных:1.2K ~ 300Kbps @ FSK

0,018 K ~ 37,5 kbps @ LoRa

Режим модуляции:FSK, GFSK, MSK, GMSK, LoRa TM, OOK

Интерфейс Форма:SPI

Ток в спящем режиме:0.2uA @ сна

1.5uA @ холостого хода

Рабочая температура:-40℃-+ 85℃

Цифровой RSSI функция

Автоматическая коррекция частоты

Автоматический Контроль Усиления

Быстрое Пробуждение и скачок частоты

Высоконастраиваемый обработчик пакетов данных

Антенна SMA

IP5306

Ссылка для загрузки данных: https://github.com/Xinyuan-LilyGo/TTGO-LoRa-Series

Контактный схема

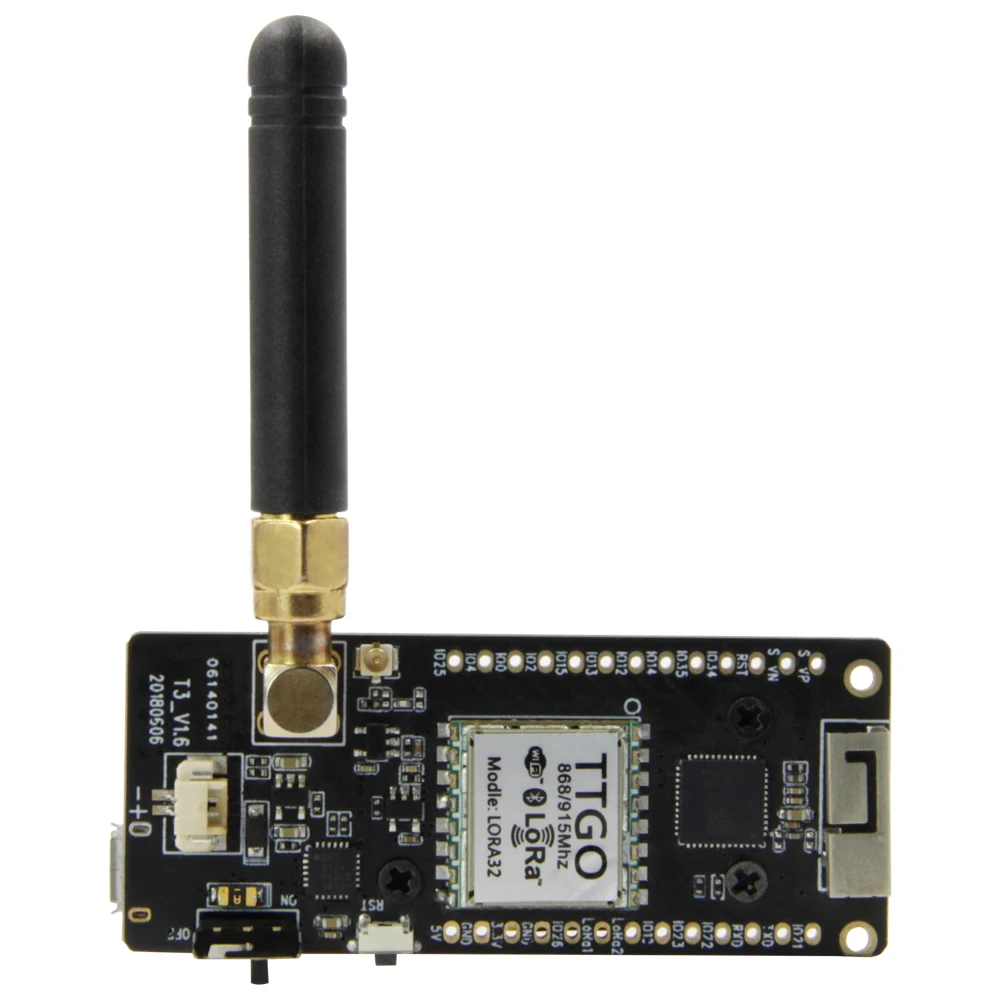

В TTGO LoRa V2.1 мы добавляем SMA и IP5306 к плате, что делает его может сделать больше вещей. С точки зрения выключателя питания, мы изменили режим коммутации. Добавленная антенна SMA может улучшить передачу сигнала.

(Обратите внимание: В комплект поставки не входят батарея и sd-карта)

Отправка в соответствии с вашим выбором

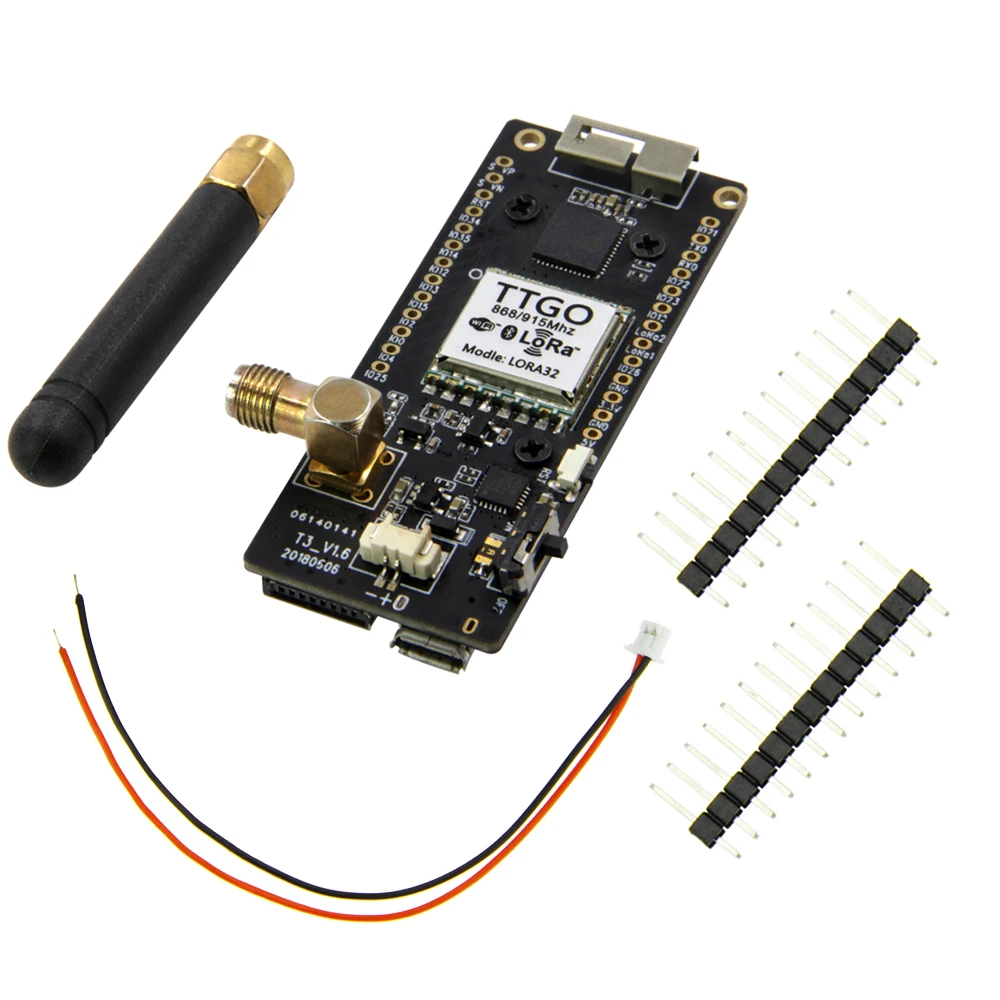

Первый типОтгрузочная ведомость:

1 X TTGO LoRa32 V2.1 (868 МГцИли433 МГц) модуль

2 X контактные разъемы

1 X Антенна

1 X Мощность кабель

-1 шт., бесплатный подарок-коробка

Второго родовОтгрузочная ведомость:

1 х TTGO LoRa32 V2.1 (915 МГц) модуль

2 X контактные разъемы

1 X Антенна

1 X Мощность кабель

-1 шт., бесплатный подарок-коробка
