Описание
Посылка включает в себя:
1 х контроллер системы управления с ЧПУ
2 x параллельных гнездовых разъема
2 x параллельных штекерных разъема
1 х китайское руководство (оно напечатано)
1 х руководство на английском языке (это PDF, мы отправим по электронной почте)
Контроллер требует однофазного источника питания постоянного тока 24 В, вы можете приобрести по следующей ссылке:
Https://www.aliexpress.com/item/32958539565.html
Описание:
XC609MСистема управления ЧПУ-это новейшая многофункциональная система чпу. Он поддерживает фрезерование, сверление, нарезание, сверление и автоматическую подачу. Он использует 32-битный высокопроизводительный микропроцессор, в режиме реального времени multi-задачи управления технологий и аппаратных интерполяции, полностью зависит, 0,001 мм (интерполяция до точность, скорость 12 м/мин.
Это ваш больший выбор для управления вашим сверлильным станком с ЧПУ, фрезерным станком с ЧПУ, специальным станком, автоматическим оборудованием, автоматическим сварочным роботом, питанием роботом и координатным роботом.
Сравнение XC609D, XC609M:
| Модель | XC609D | XC609M |
| Применение поле | Используется в гравировальных станках, гравировальных и фрезерных станках, небольших обрабатывающих центрах | Используется для сверления, нарезания и автоматизированного сверлильного станка. |
| Алгоритм | Микро-отрезков перспективный алгоритм | Общий алгоритм |
| Заготовки | Стандарт обработки заготовки | Обработки нестандартных Заготовки |
| Ручное Программирование | Поддержка | Никогда не поддерживают воздушную почту столба Кита |
| Программа экспорт от компьютера | Поддержка | Поддержка |
Особенности:
Исходя из 32-битный микропроцессор, полный связь, 0,001 мм Точность интерполяции, и скорость передачи данных до 12 м/мин.
Может запускать 3 программы (1 основная программа, 2 подпрограммы) одновременно,Что удобно для обработки, погрузки и разгрузки.

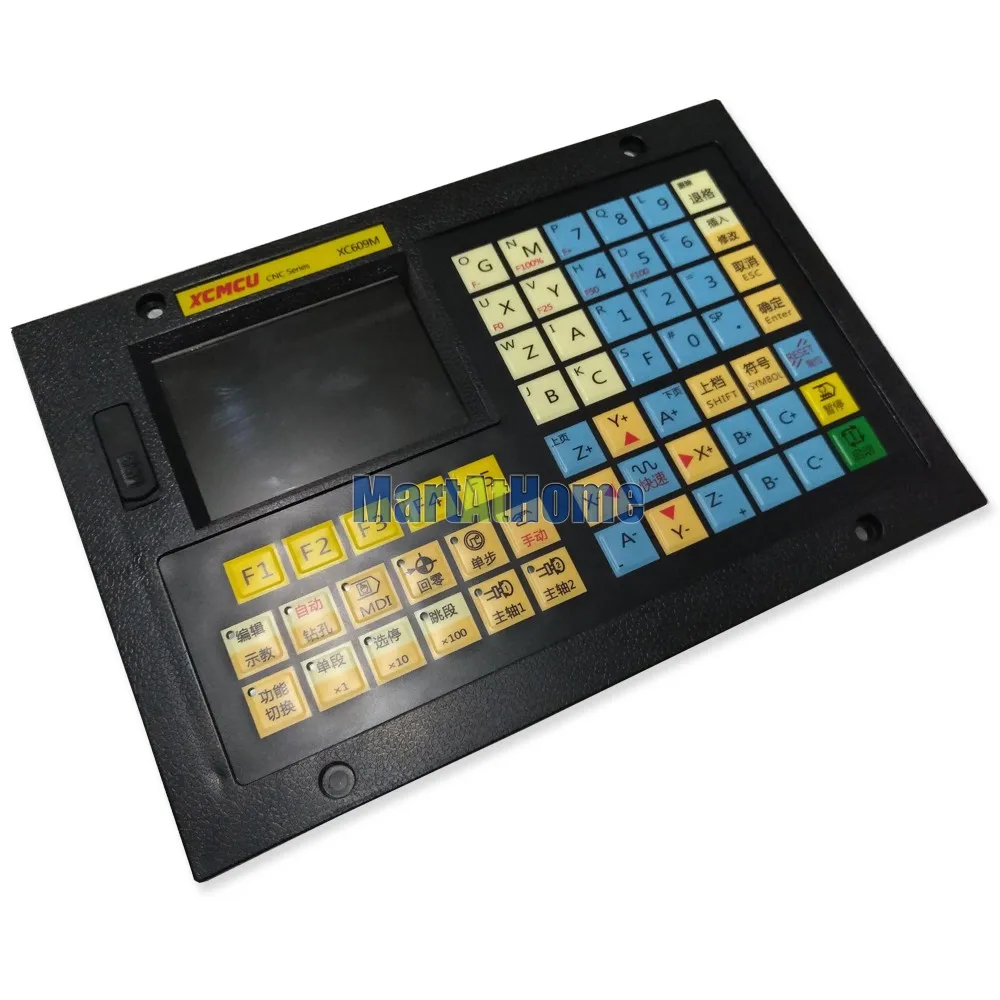

С3,5 дюймовый цветной широкоформатный ЖК-дисплей, Разрешение 480X320, стиль интерфейса Windows. Оснащен 5 функциональными клавишами, легко управлять. Он удобен для отладки и обслуживания с интерфейсом дисплея, таким как классификация параметров, журнал сигнализации, диагностика системы.
Стандартная G инструкция, совместимая с системой FANUC.
40 видов инструкции G, поддерживающих циклы сверления, циклы нарезания.
Полноэкранная программа для монтажа деталей, встроенное 128 М массивное пространство для программ, которое может хранить различные детали программы.
С интерфейсом USB, который поддерживает U диск файл чтения и записи, резервного копирования данных.
I/O 24 контакта могут быть разработаны до 96 контактов.
Удобно работать с китайским/английским операционным интерфейсом
Система принимает контроль ускорения и замедления до интерполяции
Поддержка многоуровневого управления и ограниченная функция блокировки системы времени, что позволяет легко управлять
Поддерживает вечерние файлы программного обеспечения G.
Технические характеристики:
| Основание Функция | |
| Управление номер оси | 1 ~ 6 осей (X, Y, Z, A, B, C) |
| Связь номер оси | Общая связь |
| Аналоговый шпинделя | 2 |
| Шпинделя мониторинга | Да |
| Минимальный инструкция блок | 0,001 миллиметр |
| Максимальная инструкция соотношение цена/качество | + 99999999×minimum инструкция блок |
| Быстрая скорость подачи | 12000 миллиметр/мин |
| Быстрая скорость подачи | F0, 25%, 50%, 100% |
| Резка скорость подачи | 12000 миллиметр/мин |
| Скорость подачи | От 0 до 150% |
| Электронные передаточное число | 1 ~ 65535: 1 ~ 65535 |
| Автоматический разгон и торможение | Да |
| Позиционирования | G00 (позиционирование линейной интерполяции) |
| Интерполяция | Прямая линия (G01), дуга (G02/G03/G12), интерполяция спиральной линии |
| Возврат контрольная точка | Автоматически до опорной точки (G28) |
| ЖК-дисплей | 3,5 дюймов TFT ЖК-экран, разрешение 480X320 |
| Многодокументный интерфейс программного обеспечения ключи | 5 |
| Один шаг корма | X1, x10, x100 |
| Интерфейс связи | U диск интерфейс |
| Внешний маховик интерфейс | Да |
| I/O Интерфейс | 24/24 (растяжимый to96/96) |
| Пауза (секунд) | Да |
| Правильное позиционирование Системы | Да |
| Единый Функция | Да |
| Для хранения ход проверки Функция | Да |
| Auto MDI Управление | Да, поддержка многосегментной работы. |
| Сброс | Да |
| Пропустить переключатель | Да |
| Один пропуск по трубопроводу | Да |
| Программа защиты переключатель | Да |
| Само-диагностические функции | Да |
| Кнопка аварийной остановки | Да |
| Питание | DC 24 V/1A |
| Система координат | Система координат станка (G53), система координат заготовки. G92, G54 ~ G59), локальная система координат (G52), система координат |
| Автоматическая система координат установка | Да |
| Десятичная система точечный ввод | Да |
| Вспомогательные функции | |
| Вспомогательная функция | M2 количество дополнительных функций, M-код на заказ, ручной/MDI/автоматический контроль вращения шпинделя, Реверсивный и стоп-контроль остановки охлаждающей жидкости; Контроль смазки и остановки запуска и т. Д. |
| Шпинделя Функция | |
| Шпинделя функция | Двойной шпиндель |
| Нарезание резьбы | Да |
| Шпиндель с аналоговым выходом | Да, двойной шпиндель |
| Функция инструмента | |
| Функция инструмента | Поддержка центрирования ножа, три точки к центру ножа |
| Компенсация инструмента памяти | -9999,999 ~ 9999,999, 99 |
| Резак компенсация | Каждая ось компенсация длины |
| Редактирования Управление | |
| Функции редактирования | Параметры, диагностический битовый ввод, правка программ, многопрограммное выполнение MDI |
| Емкость для хранения | 128 м |
| Количество сохраненных программы | N |
| Программа отображаемое имя | Китайский, английский, цифры и комбинации |
| Программа линия поиска | Да |
| Пропустить дополнительный сегмента программы | Да |
| Программа переключения | Да |
| Дисплей | |
| Дисплей | Китайский, английский |
| Время обработки, количество деталей | Да |
| Скорость вращения шпинделя, M/S инструкции | Да |
Характеристики
- Бренд
- Argedo
- Номер модели
- XC609M
- Применение
- Фрезерный станок
- Power Supply
- DC 24V/1A
