Для S3700 PXIE/CPCIE макетная плата PCIEX4 макетная плата PCIE макетная плата

Описание

Этот продукт предоставляет драйвер WIN7 64 бит и тестовую процедуру и соответствующий код

FPGA модель EP4CGX75CF23

Обеспечивает PCIE DMA чтение и запись, чтение и запись памяти, и прерывает чтение и запись экземпляра и WIN7 XP WIN10 драйвер и тестовый код;Обеспечить hdmi-выход тест и AD входной тестовый код приложения

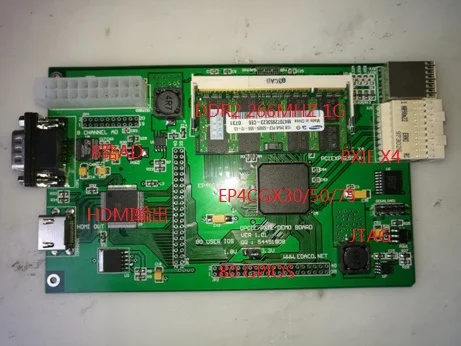

S3700 PXIEX4/cpci-ex4 Разработка платформы фото:

Экспериментальная плата S3700 PXIEX4/cpci-ex4 FPGA development принимает интерфейс PXIE/cpci-e, который удобен для пользователей для самостоятельного развития. Пользователи могут проектировать гнездовая плата приложения самостоятельно, например, внешнее получение данных A/D, обработка данных изображения и другие системные приложения, не требуя слишком много понимания интерфейса CPCIE/PXIE.

Процессор FPGA chip принимает новые циклонные 4gx FPGA серии ALTERA, EP4CGX30CF23C8, с емкостью 35000 логических макроблоков, эквивалентных стандартной логической цепи ворот 1 млн, и скорость-8. После сборки скорость системы может достигать 150 МГц.

Бесплатно ALTERA QUARTUS2 11,0 инструменты разработки CD;

Бесплатные инструменты разработки NTDDK и драйверов cd-rom;

Поддержка макетной платы как и режим загрузки JTAG, с макетной платой бесплатно, чтобы обеспечить ALTERA

Плата разработки поставляется с 1G байт памяти DDR2 для пользователей для тестирования и использования;

1 HDMI выход, sil9136-3hdmi интерфейс выходной чип, поддержка 1920X1080 разрешения демонстрационный выход, HDMI выход данных изображения из ПК выход в кэш памяти DDR2, затем выход в интерфейс HDMI;

1 AD интерфейс, LTC1589AD приобретения чип, Поддержка 8-канальный видеорегистратор с одним концом вход приобретение, предоставьте AD приобретением данных DMA вход к приложению диск демонстрация функции;

Одно сиденье DDR2 SODIMM200 pin, Поддержка 533 M/667 M DDR2 memory stick, поддержка 1G/2G/4G байт DDR2 notebook memory stick;

Переключатель питания, более стабильный сигнал, более низкая рабочая температура, более надежный.

Кроме того, мы осуществили проекты по разработке PCIE, PXI, PCI и PXIE и подробно связались с wangwang

Описание функции макетной платы:

Внешний интерфейс шины FPGA поддерживает 8, 16, 32 и 64 бит шины данных, которые можно напрямую подключить с ЦП, SDRAM, FIFO, чип внешнего интерфейса и другими устройствами.

Ниже приведен внутренний интерфейс платы разработки FPGA:

PCI EXPRESS X4 bus 1,1 standard, максимальная скорость трансивера 1G/second, TLP слой полностью VHDL исходный код, предоставленный дизайн;

Поддержка конфигурации шины PCIE чтение, запись конфигурации;

Поддержка памяти PCIE bus для чтения, записи памяти;

Поддержка PCIE bus 64 bit DMA read, DMA write;

Поддержка внутреннего прерывания DMA и генерации внешнего входного прерывания шины;

Поддерживает два пространства памяти PCI 4 м байт;

Поддержка доступа к PCI burst, длина пакета от 4 до 32 слов;

Пользователь может определить идентификатор устройства и идентификатор производителя;

Обеспечить WINDOWS2000/XP, WIN7 32, 64 бит водителя и испытательного процедуры исходный код.

1 HDMI выход, sil9136-3hdmi интерфейс выходной чип, поддержка 1920X1080 разрешения демонстрационный выход, HDMI выход данных изображения из ПК выход в кэш памяти DDR2, затем выход в интерфейс HDMI;

1 AD интерфейс, LTC1589AD приобретения чип, Поддержка 8-канальный видеорегистратор с одним концом вход приобретение, предоставьте AD приобретением данных DMA вход к приложению диск демонстрация функции;

Одно сиденье DDR2 SODIMM200 pin, Поддержка 533 M/667 M DDR2 memory stick, поддержка 1G/2G/4G байт DDR2 notebook memory stick;

Применение:

Сбор промышленных данных, a/d, d/a преобразование данных, обработка данных;

Буферизация данных Pci, шифрование данных;

Промышленное управление;

Ниже приведены некоторые пользовательские единицы:

Chengdu institute of photoelectric technology, китайская academy of sciences

Chengdu 29 институт электроники

Пекин coldfire независимая команда исследований и разработок

Chengdu 30 отдела электроники

Чэнду 611, авиационный центр PLA

Нанкай, Тяньцзинь

Китайский научно-технический университет, hefei

Пекинская технология золотого глаза co. LTD

Пекин magbette co. LTD

Школа компьютерной информации, Чэнду, Университет electronic science and technology

Tianjin yingbei aerospace technology co., LTD.

Компания Changzhou guoguang для передачи данных LTD.

Школа механической инженерии, шаньдунский университет;

Завод по производству желтый речной техники;

Nanjing general staff 63 research institute;

Сучжоу yidi industrial control co., LTD.

Харбин jixiang electronics co., ltd LTD.

Шэньчжэнь-Гонконгская промышленность, база обучения и исследований;

Отдел электронной инженерии, Пекинский технологический университет;

Пекин контрольно-измерительная аппаратура с высоким качеством LTD.

Школа инженерной информации, технологический университет Нанкина;

Xi 'an авиационный инженерный университет;

Пекинская sanericsson instrument technology co., LTD.

....
