Описание

Обратите внимание: У нас есть документы большинства товаров в нашем магазине

Если вам это нужно, свяжитесь с нами:)

1. Описание:

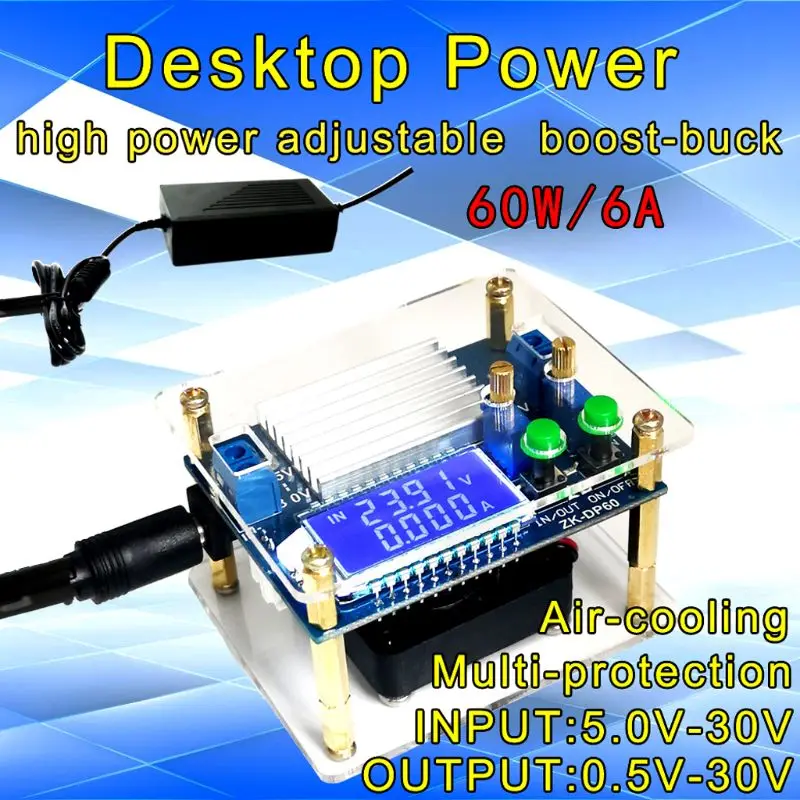

ZK-DP60-это регулируемый постоянный ток постоянного напряжения, понижающий/повышающий модуль питания с жк-дисплеем. HD дисплей входное напряжение и выходное напряжение, ток, мощность и статус дисплея. регулируемое стабильное выходное напряжение и ток. установите выходной ток для удовлетворения спроса. его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, Практично.

2. Особенности:

1>. Высоковольтный устойчивый терминал.

2>. С высококачественной акриловой оболочкой.

3>. Поддержка включен/отключен выход.

4>. Поддержка защиты от обратного хода.

5>. Поддержка защиты от обратного потока.

6>. Поддержка защиты от короткого замыкания.

7>. Поддержка защиты от перегрузки по току.

8>. Поддержка защиты от перегрузки.

9>. Поддержка защиты от перегрева.

10>. Поддержка автоматический бак/повышение напряжения.

11>. Жк-экран HD дисплей.

12>. Поддержка функции зарядки.

13>. Поддержка отображения входного напряжения.

14>. Поддержка отображения выходного напряжения, тока, мощности.

15>. Поддержка индикатора рабочего состояния.

16>. Несколько параметров отображаются одновременно.

17>. Высокий ток, низкий нагрев.

3. Параметры:

1>. Название продукта: ZK-DP60 35 вт 4A понижающий/повышающий модуль питания

2>. Номер продукта: ZK-DP60

3>. Рабочее напряжение: DC 5,5 V-30 V

4>. Выходное напряжение: DC 0,5 V-30 V

5>. Выходной ток: 4A

6>. Выходная мощность: 35 вт

7>. Диапазон отображения напряжения: 0 ~ 30 в

8>. Точность отображения напряжения: 1%

9>. Разрешение дисплея напряжения: 0,01 в

10>. Диапазон отображения тока: 0 ~ 4A

11>. Точность отображения: 1%

12>. Разрешение дисплея напряжения: 0.001A

13>. Эффективность преобразования: около 88%

14>. Рабочий ток: 30 ма

15>. Мягкий стартер: да (выход из строя при высокой нагрузке)

16>. Защита от обратного хода: да

17>. Защита от обратного потока: да

18>. Защита от короткого замыкания: да

19> рабочая частота: 180 кгц

20>. Защита от перегрева: 100℃

21>. Защита от перегрузки по току: 4A

22>. Защита от избыточной мощности: 35 вт

23>. Диапазон рабочих температур:-20℃ ~ 100℃

24>. Диапазон рабочей влажности: 0%-95% относительной влажности

25>. Размер: 66*52*30 мм

4. Кнопка/потенциометр/светодиодный

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. Вкл/выкл: короткое нажатие для выбора включенного/отключенного выхода. Длинное нажатие используется для установки включенного/отключенного выходного сигнала по умолчанию при включении питания.

3>. Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения или температуры. Длинное нажатие используется для переключения отображения выходного тока или выходной мощности.

4>. Потенциометр CV: регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке.

5>. Потенциометр CC: регулировка выходного тока. Увеличение выходного тока при вращении по часовой стрелке.

6>. Светодиодный: зеленый светодиодный индикатор. Индикатор выхода. Он включится, когда есть выход на выходе терминала.

7>. CC светодиодный: красный светодиодный индикатор. Индикатор постоянного тока. Он входит в постоянное текущее состояние, когда ток нагрузки достигает заданного тока и индикатор постоянного тока CC включается.

5. Использование шагов:

1>. Как обычный понижающий модуль питания:

1,1>. Подключение правого входного напряжения на входном терминале;

1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями.

1,3>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.

1,4>. короткое замыкание между выходом + и выходом-(подключение обоих по проводу). или проверить выходной ток короткого замыкания мультиметром на 10а или 20а (подключите два тестовых зонда к выходному терминалу на модуле).

1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.

1,6>. тестирование и использование (E. g: максимальный выходной ток модуля составляет 2а, если дисплей 2а на мультиметре. красный светодиодный индикатор включится, если выход достигает 2а. иначе светодиодный выключен.)

1,7>. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение.

2>. Как зарядное устройство:

2,1>. верхняя часть: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. вызывает чрезмерный ток зарядки даже повреждает аккумулятор. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается обратно на постоянное напряжение зарядки.

2,2>. убедитесь в плавающем напряжении заряда и токе заряда аккумулятора. если параметр литиевой батареи составляет 3,7 в/2200 ма · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1с, который составляет 2200 ма.

2,3>. Подключите правое входное напряжение на входном терминале. (примечание: не подключайте нагрузку во время заданного параметра).

2,4>. проверьте выходное напряжение мультиметром и отрегулируйте потенциометр CC, чтобы убедиться, что выходное напряжение достигает требуемого плавающего напряжения заряда. (при зарядке литиевой батареи 3,7 в отрегулируйте выходное напряжение до 4,2 в)

2,5>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.

2,6>. короткое замыкание между выходом + и выходом-(подключение обоих по проводу). или тестовый выходной ток короткого замыкания мультиметром на 10а или 20а (подключение двух тестовых зондов к выходному терминалу на модуле)

2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.

2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.

3>. Как светодиодный драйвер постоянного тока высокой мощности:

3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подключите правое входное напряжение на входном терминале. (примечание: не подключайте нагрузку во время заданного параметра).

3,3>. Проверьте выходное напряжение мультиметром на выходном терминале и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный.

3,4>. Поверните потенциометр CC против часовой стрелки более 10 витков.

3,5>. короткое замыкание между выходом + и выходом-(подключение обоих по проводу). или тестовый выходной ток короткого замыкания мультиметром на 10а или 20а (подключение двух тестовых зондов к выходному терминалу на модуле)

3,6>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный рабочий ток.

3,7>. Светодиодный подсоединитель и тест.

6. Примечание:

1>. Входное напряжение защиты от пониженного напряжения 4.7в. Модуль должен повторно питаться, если вход менее 4,7 в.

2>. Пожалуйста, поверните потенциометр CV против часовой стрелки более 20 поворотов, если нет выходного напряжения.

3>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

4>. Модуль должен повторно питаться после защиты от короткого замыкания.

5>. Пожалуйста, подключите вход перед подключением аккумулятора при использовании в качестве зарядки и убедитесь, что выходное напряжение выше, чем напряжение батареи.

6>. «in-» и «out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток на выходе.

7>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

8>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

9>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.

7. Применение:

1>. Обычный источник питания;

2>. Зарядное устройство;

3>. Светодиодный привод;

4>. Отображение напряжения прибора;

5>. Измерительный прибор;

6>. Испытание цепи;

7>. Преобразование мощности.

8. Посылка:

1>. 1 шт. ZK-DP60 35 вт 4A понижающий/повышающий модуль питания;

2>. 1 шт. теплоотвод;

3>. 2 шт акриловая оболочка;

4>. 4 шт м3*11 + 6 мм медная колонна;

5>. 4 шт м3*16 мм полая медная колонна;

6>. 8 шт. м3*6 винт;

7>. 2 шт. колпачка на кнопках;
